咨詢(xún)服務(wù)熱線： 18082204264 （武經(jīng)理）
18082289400 （張經(jīng)理）
18082289408 （劉經(jīng)理）
19039073411 （朱經(jīng)理）
陜西罡正窯爐科技有限公司
窯爐裝備的研發(fā)、設(shè)計(jì)、制造、銷(xiāo)售和售后
新聞資訊
NEWS
酚醛樹(shù)脂碳材料的碳化 - 活化是制備高性能碳材料（如活性炭、多孔碳、碳電極材料等）的核心工藝，其本質(zhì)是通過(guò)熱化學(xué)處理，將酚醛樹(shù)脂（高分子前驅(qū)體）轉(zhuǎn)化為具有特定孔結(jié)構(gòu)、高比表面積、優(yōu)異化學(xué)穩(wěn)定性和導(dǎo)電性的碳材料。其制備過(guò)程的核心環(huán)節(jié)是碳化與活化，而回轉(zhuǎn)爐作為連續(xù)化、規(guī)?；幚淼年P(guān)鍵設(shè)備，其選型直接影響碳材料的性能一致性與生產(chǎn)效率。以下從碳化與活化工藝、回轉(zhuǎn)爐設(shè)備選型展開(kāi)：
1酚醛樹(shù)脂碳材料的碳化工藝流程
碳化是酚醛樹(shù)脂在惰性氣氛下（如 N?、Ar）經(jīng)高溫加熱，逐步脫除 H、O、N 等非碳元素（以 H?O、CO、CO?、CH?等小分子形式釋放），形成具有類(lèi)石墨結(jié)構(gòu)的多孔碳骨架的過(guò)程，是決定碳材料基礎(chǔ)孔結(jié)構(gòu)與碳收率的核心步驟。
碳化基本原理
酚醛樹(shù)脂的碳化過(guò)程分為三個(gè)階段，各階段反應(yīng)與結(jié)構(gòu)變化具有明確規(guī)律性：
低溫階段（室溫～300℃）：物理脫水與小分子脫除
主要發(fā)生酚醛樹(shù)脂中游離水分、未反應(yīng)單體（如苯酚、甲醛）及弱鍵合基團(tuán)（如羥基、亞甲基）的脫除，樹(shù)脂體積輕微收縮，無(wú)明顯碳骨架形成，失重率約 10%~15%。
中溫階段（300℃~600℃）：劇烈脫碳與芳構(gòu)化
分子鏈發(fā)生劇烈斷裂與重排：亞甲基鍵（-CH?-）斷裂生成 CO、CO?、CH?等，芳香環(huán)通過(guò)縮合反應(yīng)形成更大的共軛芳香體系，碳骨架初步構(gòu)建，失重率顯著提升（總失重達(dá) 40%~50%），此階段需嚴(yán)格控制升溫速率，避免因氣體劇烈釋放導(dǎo)致碳骨架崩塌。
高溫階段（600℃~1200℃）：石墨化與孔結(jié)構(gòu)穩(wěn)定
共軛芳香環(huán)進(jìn)一步堆疊，形成類(lèi)石墨微晶結(jié)構(gòu)（層間距逐漸減小至 0.34~0.36nm），殘留的非碳元素進(jìn)一步脫除（失重率降至 5% 以?xún)?nèi)），最終形成具有固定孔容、比表面積與導(dǎo)電性能的碳基體。
關(guān)鍵工藝參數(shù)控制
碳化參數(shù)直接影響碳材料的碳收率、孔結(jié)構(gòu)與機(jī)械強(qiáng)度，需精準(zhǔn)調(diào)控：
請(qǐng)點(diǎn)擊輸入圖片描述（最多18字）
2 酚醛樹(shù)脂碳材料的活化工藝
碳化后的酚醛樹(shù)脂碳（稱(chēng)為 “炭前驅(qū)體”）比表面積較低（通常 < 500m2/g），需通過(guò)活化進(jìn)一步刻蝕碳骨架、擴(kuò)大孔徑并增加比表面積，以滿足吸附、儲(chǔ)能等應(yīng)用需求。根據(jù)活化劑類(lèi)型，主要分為物理活化與化學(xué)活化兩類(lèi)。
?01物理活化
物理活化以氧化性氣體（如 CO?、H?O 蒸汽）為活化劑，在高溫下與炭前驅(qū)體發(fā)生氧化還原反應(yīng)（C + CO? = 2CO↑；C + H?O = CO↑ + H?↑），刻蝕碳骨架形成微孔（<2nm）與介孔（2~50nm），具有工藝簡(jiǎn)單、無(wú)污染、產(chǎn)物純度高的特點(diǎn)，適合制備高比表面積吸附碳或超級(jí)電容器電極材料。
關(guān)鍵工藝參數(shù)
活化溫度：800~1000℃（溫度過(guò)低反應(yīng)緩慢，過(guò)高易導(dǎo)致碳骨架過(guò)度刻蝕，機(jī)械強(qiáng)度下降）；
活化劑種類(lèi)與流量：CO?活化生成的微孔更豐富，H?O 蒸汽活化速率更快且易形成介孔；流量通常為 100~300mL/min，需保證活化劑與炭顆粒充分接觸；
活化時(shí)間：0.5~2h（根據(jù)目標(biāo)比表面積調(diào)整，時(shí)間越長(zhǎng)比表面積越大，但碳收率越低）；
炭顆粒粒徑：100~300 目（粒徑過(guò)小易團(tuán)聚，過(guò)大則活化劑難以滲透至顆粒內(nèi)部，導(dǎo)致活化不均）。
02化學(xué)活化
化學(xué)活化通過(guò)化學(xué)試劑（如 KOH、NaOH、ZnCl?、H?PO?）與炭前驅(qū)體在低溫（300~800℃）下發(fā)生化學(xué)反應(yīng)（如 KOH 與碳反應(yīng)生成 K?CO?、K?O 等熔融態(tài)產(chǎn)物，刻蝕碳骨架），具有活化效率高、比表面積大（可達(dá) 2000~3000m2/g）、孔徑可控的特點(diǎn)，適合制備高性能儲(chǔ)能碳材料（如鋰離子電池負(fù)極）。
關(guān)鍵工藝參數(shù)
活化劑與炭前驅(qū)體質(zhì)量比：KOH/C 通常為 2~4:1（比例過(guò)低活化不充分，過(guò)高則增加成本與后處理難度）；
活化溫度：KOH 活化需 700~900℃（低于 700℃KOH 無(wú)法充分熔融，高于 900℃易導(dǎo)致碳過(guò)度消耗）；
升溫速率：2~5℃/min（避免活化劑局部濃度過(guò)高，導(dǎo)致顆粒開(kāi)裂）；
后處理：活化后需用稀鹽酸（1~2mol/L）洗去殘留鹽類(lèi)，再用去離子水洗滌至中性，最后干燥（105℃，2h）。
3酚醛樹(shù)脂碳材料回轉(zhuǎn)爐的選型關(guān)鍵參數(shù)
選型需結(jié)合酚醛樹(shù)脂碳材料的生產(chǎn)規(guī)模、產(chǎn)品指標(biāo)（孔隙率、比表面積）、工藝路線（分體 / 一體化） ，重點(diǎn)評(píng)估以下 8 個(gè)關(guān)鍵參數(shù)：

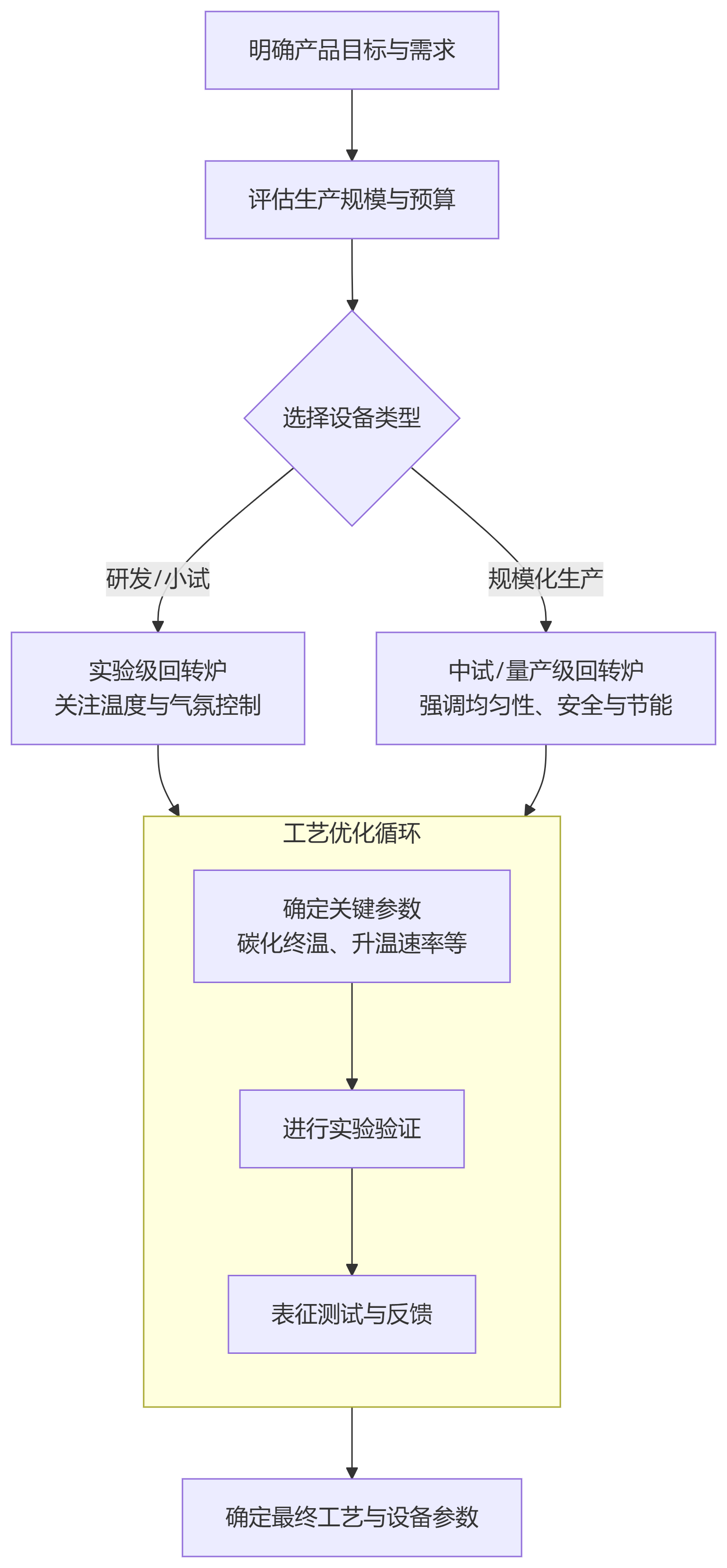

選擇酚醛樹(shù)脂碳材料碳化活化設(shè)備及工藝時(shí)，你可以參考以下流程：
請(qǐng)點(diǎn)擊輸入圖片描述（最多18字）
回轉(zhuǎn)爐的核心優(yōu)勢(shì)
動(dòng)態(tài)煅燒與均勻性：爐體緩慢旋轉(zhuǎn)（轉(zhuǎn)速一般0.1-6 r/min可調(diào)）并搭配內(nèi)部抄料板設(shè)計(jì)，使物料不斷翻滾混合，能有效克服靜態(tài)煅燒中易出現(xiàn)的生燒、過(guò)燒、夾生等缺陷，顯著提高產(chǎn)品品質(zhì)的均勻性（宣稱(chēng)可提升30%）。
高效的傳熱傳質(zhì)：物料的運(yùn)動(dòng)增強(qiáng)了與熱壁及氣氛的接觸，提高了熱效率和處理效率。
連續(xù)化作業(yè)潛力：部分型號(hào)可實(shí)現(xiàn)連續(xù)進(jìn)料和出料，適合于產(chǎn)業(yè)化大規(guī)模生產(chǎn)。
適用于多種工藝：良好的密封性和氣氛控制系統(tǒng)（可通N?、CO?、水蒸氣、甲烷等）使其既能滿足碳化的惰性保護(hù)要求，也能滿足物理活化（水蒸氣、CO?）或化學(xué)活化（如KOH環(huán)境下）的工藝條件。
本文系原創(chuàng)內(nèi)容，于 2025 年 9 月 12 日首發(fā)于我司官方微信公眾號(hào) “罡正窯爐”。
?
罡正窯爐： 18082204264 （武經(jīng)理）
18082289400 （張經(jīng)理）
18082289408 （劉經(jīng)理）
19039073411 （朱經(jīng)理）
產(chǎn)品中心
蒸汽活化法回轉(zhuǎn)爐
堿活化回轉(zhuǎn)爐
真空回轉(zhuǎn)爐
CVD回轉(zhuǎn)爐
陜西罡正窯爐科技有限公司
窯爐裝備的研發(fā)、設(shè)計(jì)、制造、銷(xiāo)售和售后
